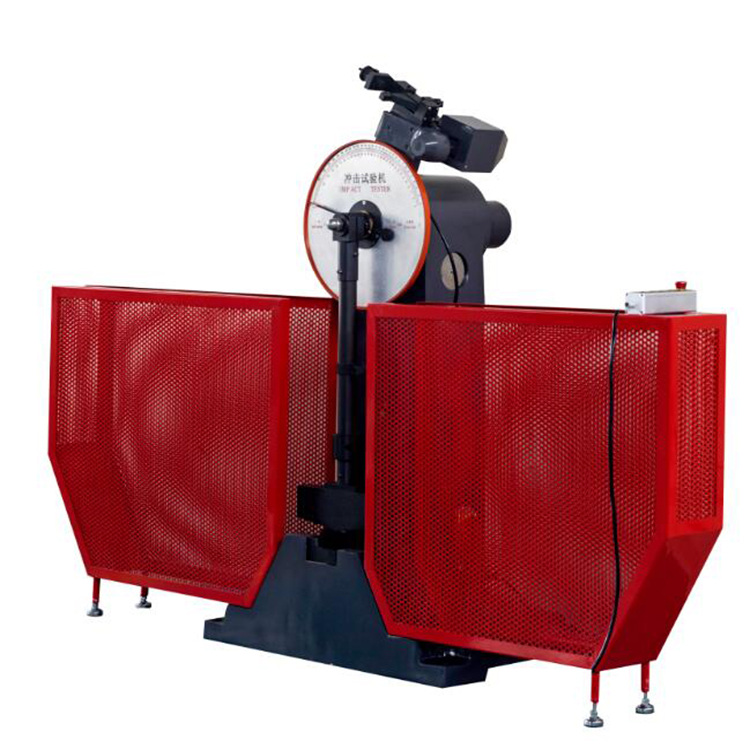

設備概述：

該系列沖擊試驗機為高剛度主機、微機控制、自動測量記錄的試驗機，是目前國內技術水平的擺錘式?jīng)_擊試驗機。

該系列沖擊試驗機根據ISO 148:1998、GB/T 3808-2010《擺錘式?jīng)_擊試驗機的檢驗》等設計與制造。滿足國內和國際金屬材料沖擊試驗標準的要求。

該系列沖擊試驗機通過了國內外各種標準沖擊試樣的檢驗驗證，參加并通過了沖擊試驗的國際比對試驗，獲得了歐盟CE認證，通過了國家試驗機質量監督檢驗中心的檢驗認證，通過了山東省計量科學研究院的檢驗。

該系列沖擊試驗機功能強大，穩定可靠，測試精確，操作方便。是測試金屬材料在動負荷下抗沖擊性能、判斷材料韌脆性的理想試驗設備。

該系列沖擊試驗機可廣泛適用于科研院所、檢測機構、大專院校、航空航天、軍工、冶金、機械制造、壓力容器、船舶、車輛、橋梁、風電等各行業進行精密性的材料研究、材料分析、材料開發、材料選擇、工藝改進和質量控制。

該系列沖擊試驗機也是目前我公司生產的拳頭產品之一，是市場銷售的主流機型。已累計生產銷售1000多臺，經過了大量的實用性檢驗和持續的改進完善，技術和工藝成熟，可靠性高，故障率低，深受市場和用戶的好評與歡迎。

主要功能：

用于進行金屬夏比沖擊試驗，測定金屬材料試樣的沖擊吸收功和沖擊韌性。

主要特點：
1．主機機架與底座一體化設計、整體鑄造加工，克服了機身機座分體連接處的薄弱環節，整體剛性和穩定性大大提高，提高了試驗的穩定性。機體吸收能量小，測量結果更接近于試樣真實吸收功。更適合高能量沖擊；

2．一體化的構造，避免了分體式結構機架底座連接裝配的誤差；

3．主機采用高剛度設計，每個受力部件經有限元分析、設計，經過精密加工與測試；

4．加工中心一次性加工前后軸承孔和砧座安裝位等，確保前后軸承孔對稱，確保擺軸軸線到打擊點的距離準確；

5．雙支承機架結構，擺錘主軸采用簡支梁支承，載荷分布合理，降低沖擊時擺錘的側向顫動；

6．?dāng)[軸前后軸承受力均衡，減小了摩擦，也降低對軸承的沖擊破壞；

7．進口高精度軸承，摩擦小，抗沖擊，壽命長；

8．?dāng)[桿為厚壁無縫管，剛度高、不變形，降低能量的吸收；

9．?dāng)[錘圓形錘體三維軟件精確設計，重心精準；圓形結構，有效降低沖擊時的空氣阻力能量損失；

10．特種材料制作沖擊刀刃，高硬度，變形小，抗沖擊；

11．配置2mm、8mm兩種規格沖擊刀刃，采取螺釘壓緊式固定沖擊刀刃，更換簡單方便；

12．特種材料和特殊工藝加工試樣砧座（試樣支承鉗口），確保刃角堅固圓潤，平面和圓弧切線過渡，抗沖擊耐磨損；

13．采用雙級減速電機為提錘動力，力矩大，不滑移，噪音小。減速電機引進德國技術制造，性能可靠經久耐用；

14．采用引進國外先進技術生產的電磁離合器，吸合、分離迅速，不滑移；

15．通過PLC系統進行運行控制，自動控制揚擺、掛擺、沖擊、放擺整個試驗過程，運行可靠，并大大降低電氣故障率；

16．掛擺由PLC按預設角度控制，定位準確，永不改變，保證初始沖擊能量恒定不變；

17．掛擺裝置采用液壓緩沖機構，掛擺平穩無抖動，避免對掛脫擺機構的沖擊及損傷；

18．電氣驅動脫擺沖擊，干凈利索，確保初始沖擊能量和初始速度不受影響；

19．沖擊完成后，利用剩余能量自動再次掛擺，做好下次沖擊準備，提高了工作效率；

20．可通過更換擺錘調整初始能量級別，擴展使用范圍；

21．可以通過觸摸屏操作；

22．通過高精度光電編碼器精確測試角度，PLC系統沖擊吸收能量，大大提高了沖擊能量的測試精度；

23．兩種能量顯示方式：刻度盤、液晶屏，結果可以相互比對；

24．軟件設計有自動標定功能，可以測試摩擦能量損失和空氣阻力能量損失；

25．配置試樣自動輸出機構。沖擊完成后，根據預設判據，測控系統可以自動判斷是否合格，并自動分別揀出；

26．獨立的電器控制柜，強弱電完全隔離，降低干擾；

27．設有安全銷，擺錘升到預定位置后安全銷自動彈出，防止擺錘意外下落造成事故；

28．整機配備分體組合式可開啟全封閉防護罩，鋁合金鋼化玻璃結構，安全、美觀；設置了門禁開關，只有把門關好才能進行沖擊，起到安全作用；

29．通過美國NIST標準沖擊試樣檢測。

滿足標準：
1.GB/T 2611-2007 《試驗機 通用技術要求》

2.JB/T 7406.1-1994 《試驗機術語 材料試驗機》

3.GB/T 3808-2010《擺錘式?jīng)_擊試驗機的檢驗》

4.GB/T 229-2007《金屬材料 夏比擺錘沖擊試驗方法》

5.JJG 145-2007《擺錘式?jīng)_擊試驗機》

6.ISO 148:1998《Metallic materials-Charpy pendulum impact test》

7.ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》

8.GB/T 18658-2002《擺錘式?jīng)_擊試驗機檢驗用夏比V型缺口標準試樣》

9.JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》

應用行業：
計量質檢；冶金鋼鐵；機械制造；高等院校；科研實驗所；商檢仲裁、技術監督部門；其它行業。

技術參數：

（二）附具參數

（三）測量參數：

（四）整機參數：
